無圧温水機シンクロヒーター SBM
標準出湯・高温出湯タイプ

SBM-100W/150W/150H型シリーズ

高効率・スリムな軽量ボディーにパワフル機能を満載！
高温出湯タイプ（SBM-150H）は、85℃の高温給湯が可能

資格不要・検査不要

大気開放・無圧式のため、労働安全衛生法上の届出・申請・取扱資格などは不要です。

低NOx仕様

セラミックバーナと水管型缶体との組み合わせにより、低NOxを達成しました。
＜東京都低NOx高効率燃焼機器認定品（13A）＞

軽量・コンパクト

台車や小型エレベータで搬入できます。
高さ1630mm×幅400mm×奥行1400mm

マルチ運転対応

７台まで増設が可能です。
複数台導入することで、万一のトラブル時のリスク回避にも繋がり、より安心してご使用いただけます。


型式				SBM-100W N/M/L U		SBM-150W N/M/L T		SBM-150H N/M/L T
種類				鋼製無圧式温水発生機
定格出力			kW {kcal/h}	116 {100000}		174 {150000}		174 {150000}
缶水量			L	80		180		180
伝熱面積			㎡	1.6		2.9		2.9
電源電圧・周波数			ー	AC100V単相・50/60Hz		AC200V三相・50/60Hz		AC200V三相・50/60Hz

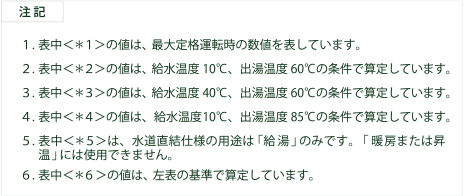

消費電力 50/60Hz＜※1＞			kW	0.44/0.44		0.66/0.69		0.66/0.69
熱交換器	用途＜※5＞		ー	給湯	暖房または昇温	給湯	暖房または昇温	給湯
	能力		kW	116	100	174		174
	給湯または循環量		L/h	2000 ＜※2＞	4300 ＜※3＞	3000 ＜※2＞	7500 ＜※3＞	2000 ＜※4＞
	損失圧力		kPa	7.8以下	35以下	12以下	70以下	2.0以下
	材質・構造		ー	SUS316・プレート方式
	最高使用圧力		MPa	0.98
	缶水循環ポンプ		－	インバータ比例制御
	缶水循環ポンプ		kW	0.2
ガスバーナ	燃焼方式		ー	予混合式セラミックバーナ
	電動機		kW	0.11		0.25		0.25
	燃料消費量＜※6＞	13A	m³N/h	11.2		16.8		16.8
		12A	m³N/h	12.8		19.1		19.1
		LPG	m³N/h	5.1		7.7		7.7
煙道接続口			mm	φ150		φ200		φ200
標準煙突口径			mm	φ220		φ250		φ250
燃焼空気量			m³N/h	180		260		260
排気口・排気口寸法			mm	500×500		600×600		600×600
製品質量	運搬質量		kg	180		310		310
製品質量	運転質量		kg	260		490		490
安全装置				漏電しゃ断器・燃焼安全制御装置・空焚防止装置・過熱防止装置・雷サージ防止装置凍結予防装置・フィルター目詰り検知装置（100Wのみ）・逆火燃焼検知装置・対震自動消火装置
