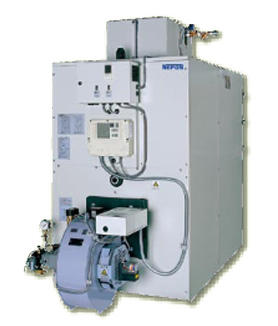

シンクロヒ―タSB型標準仕様 SB5型シリーズ

SB5型シリーズ

多様化する施設に最適なシステムを提供します。
安全な構造で、高効率、省スペースを実現し、省エネルギーや
低騒音など環境にも配慮したシンクロヒーターの標準タイプです。
負荷系統に応じて3回路、4回路など多回路にも対応できます。

ヒーター番号 SB- 105 135 165 205 255 305
缶体定格出力 kW
{103kcal/h}

116

{100}

151

{130}

186

{160}

233

{200}

291

{250}

349

{300}

1回路仕様 給湯専用(※1) 最大出力(5〜65℃)

kW

{103kcal/h}

116

{100}

151

{130}

186

{160}

233

{200}

291

{250}

349

{300}

給湯量 L/h 1,667 2,167 2,667 3,333 4,167 5,000

圧力損失

{損失水頭}

kPa

{m}

3.14

{0.32}

5.00

{0.51}

7.25

{0.74}

10.9

{1.11}

16.4

{1.67}

13.4

{1.37}

集熱ポンプ容量 kW 0.25

0.25

0.25 0.4 0.4 0.4
2回路仕様 暖房給湯併用 給湯(※1) 最大出力(5〜65℃)

kW

{103kcal/h}

116

{100}

151

{130}

186

{160}

233

{200}

291

{250}

349

{300}

給湯量 L/h 1,667 2,167 2,667 3,333 4,167 5,000

圧力損失

{損失水頭}

kPa

{m}

3.14

{0.32}

5.00

{0.51}

7.25

{0.74}

10.9

{1.11}

16.4

{1.67}

13.4

{1.37}

暖房 最大出力(50〜70℃)

kW

{103kcal/h}

116

{100}

151

{130}

186

{160}

209

{180}

209

{180}

349

{300}

温水循環量 L/h 5,000 6,500 8,000 9,000 9,000 15,000

圧力損失

{損失水頭}

kPa

{m}

21.9

{2.23}

30.9

{3.15}

53.1

{5.42}

66.4

{6.78}

66.4

{6.78}

98.0

{10.0}

暖房2回路(※2) 最大出力 △t=20℃

kW

{103kcal/h}

116

{100}

151

{130}

186

{160}

233

{200}

291

{250}

349

{300}

定格時最高温度 60~80 59~79 57~77 56~76 53~73 60~80
温水循環量 L/h 5,000 6,500 8,000 10,000 12,500 15,000

圧力損失

{損失水頭}

kPa

{m}

6.93

{0.71}

11.2

{1.14}

16.4

{1.67}

24.5

{2.50}

37.0

{3.77}

29.7

{3.03}

集熱ポンプ容量(1台) kW 0.25 0.25 0.25. 0.4 0.4 0.4
熱交換器保有水量(1本) L 1.4 3.2
熱交換器材質 ステンレス(SUS316)
熱交換器最高使用圧力 1.0MPa{102mH2O}
缶体保有水量 L 280 280 350 350 440 460
伝熱面積 3.5 3.5 4.7 4.7 6.4 7.4
本体搬入質量 SB-1回路 kg 425 425 510 520 620 665
SB-2回路 465 465 550 570 670 720
オイル
バーナー
燃料消費量 灯油 L/h 13.5 17.6 21.6 27.0 33.8 40.6
A重油 12.7 16.5 20.3 25.3 31.7 38.0
型式 RL-25D RL-25L RL-40L RL-40L RL=40L RL-50L
自動制御方式 ON-OFF ON-OFF(ローファイヤースタート)
バーナーモーター kW 0.25 0.25 0.38 0.38 0.38 0.4
オイルプレヒーター電気容量 kW 0.25
ガスバーナー 燃料消費量 高位発熱量 18.84MJ/m3N{4,500kcal/Nm3} m3N/h 27.4 35.7 43.9 54.9 68.6 82.3
20.93MJ/m3N{5,000kcal/Nm3} m3N/h 24.7 32.1 39.5 49.4 61.7 74.1
45.00MJ/m3N{10,750kcal/Nm3} m3N/h 11.5 14.9 18.3 22.9 28.6 34.4
46.05MJ/m3N{11,000kcal/Nm3} m3N/h 11.2 14.6 18.0 22.4 28.1 33.7
100.46MJ/m3N{24,000kcal/Nm3} m3N/h 5.1 6.7 8.2 10.3 12.9 15.4
型式 RG-25 RG-25 RG-40 RG-40 RG-40 RG-50
自動制御方式 ON-OFF
バーナーモーター kW 0.25 0.25 0.38 0.38 0.38 0.4

供給ガス圧

都市ガス kPa
{mmH2O}
低圧1.176{120}以上
天然・LPガス 低圧1.765{180}〜2.942{300}
電源 3相 200V 50/60Hz
設備電気容量 オイル焚
(※6)
SB-1回路(50/60Hz) kVA 1.02/1.16 1.03/1.17 1.17/1.32 1.60/1.58 1.60/1.58 1.67/1.65
SB-2回路(50/60Hz) 1.47/1.82 1.48/1.83 1.62/1.98 2.48/2.50 2.48/2.50 2.55/2.57
ガス焚 SB-1回路(50/60Hz) 1.09/1.23 1.09/1.23 1.23/1.38 1.66/1.64 1.66/1.64 1.81/1.76
SB-2回路(50/60Hz) 1.54/1.89 1.54/1.89 1.68/2.04 2.54/2.56 2.54/2.56 2.69/2.68
運転質量 オイル焚 SB-1回路 kg 735 736 901 911 1,101 1,167
SB-2回路 775 776 941 961 1,151 1,222
ガス焚 SB-1回路 755 755 915 935 1,125 1,230
SB-2回路 795 795 955 985 1,175 1,285
所要空気量 m3N/h 160 209 257 320 402 482
標準煙突 直径 Φmm 250 250 250 300 300 350
高さ m 5.0 5.5 7.0 6.0 7.5 7.5
ヒーター番号 SB- 405 505 655 805 1005
缶体定格出力 kW
{103kcal/h}
465
{400}
581
{500}

756

{650}

930

{800}

1,163

{1,000}

1回路仕様 給湯専用 最大出力(5〜65℃)

kW

{103kcal/h}

465
{400}
581
{500}

756

{650}

930

{800}

1,163

{1,000}

給湯量 L/h 6,667 8,333 10,833 13,333 16,667

圧力損失

{損失水頭}

kPa

{m}

23.0

{2.35}

35.1

{3.58}

18.4

{1.88}

27.0

{2.76}

41.1

{4.19}

集熱ポンプ容量 kW 0.4 0.4 0.75 0.75 0.75
2回路仕様 暖房給湯併用 給湯 最大出力(5〜65℃)

kW

{103kcal/h}

465

{400}

581

{500}

756

{650}

930

{800}

1,163

{1,000}

給湯量 L/h 6,667 8,333 10,833 13,333 16,667

圧力損失

{損失水頭}

kPa

{m}

23.0

{2.35}

35.1

{3.58}

18.4

{1.88}

27.0

{2.76}

41.1

{4.19}

暖房 最大出力(50〜70℃)

kW

{103kcal/h}

349

{300}

349

{300}

581

{500}

581

{500}

581

{500}

温水循環量 L/h 15,000 15,000 25,000 25,000 25,000

圧力損失

{損失水頭}

kPa

{m}

98.0

{10.0}

98.0

{10.0}

83.4

{8.51}

83.4

{8.51}

83.4

{8.51}

暖房2回路 最大出力 △t=20℃

kW

{103kcal/h}

465

{400}

581

{500}

756

{650}

930

{800}

1,163

{1,000}

定格時最高温度 57~77 53~73 59~79 56~76 52~72
温水循環量 L/h 20,000 25,000 32,5000 40,000 50,000

圧力損失

{損失水頭}

kPa

{m}

50.3

{5.13}

75.7

{7.72}

37.5

{3.82}

53.6

{5.47}

78.8

{8.04}

集熱ポンプ容量(1台) kW 0.4 0.4 0.75 0.75 0.75
熱交換器保有水量(1本) L 3.2 7.5
熱交換器材質 ステンレス(SUS316)
熱交換器最高使用圧力 1.0MPa{102mH2O}
缶体保有水量 L 660 690 820 1,000 1,050
伝熱面積 9.7 11.8 14.8 18.7 21.5
本体搬入質量 SB-1回路 kg 885 980 1,280 1.490 1,680
SB-2回路 945 1,040 1,370 1,580 1,770
オイル
バーナー
燃料消費量 灯油 L/h 53.1 67.6 87.9 108.2 135.2
A重油 49.8 63.3 82.3 101.3 126.7
型式 RL-70H RL-70H RL-110SH RL-160H RL-160H
自動制御方式 Hi-Lo-OFF
バーナーモーター kW 0.75 0.75 1.5 1.5 1.5
オイルプレヒーター電気容量 kW 0.5 1.0
ガスバーナー 燃料消費量 高位発熱量 18.84MJ/m3N{4,500kcal/Nm3} m3N/h 107.8 137.2 178.3 219.5 274.3
20.93MJ/m3N{5,000kcal/Nm3} m3N/h 97.0 123.5 160.5 197.5 246.9
45.00MJ/m3N{10,750kcal/Nm3} m3N/h 45.1 57.3 74.5 91.6 114.5
46.05MJ/m3N{11,000kcal/Nm3} m3N/h 44.1 56.1 73.0 89.8 112.2
100.46MJ/m3N{24,000kcal/Nm3} m3N/h 20.2 25.7 33.4 41.2 51.4
型式 RG-70 RG-70 RG-110S RG-160 RG-160
自動制御方式 Hi-Lo-OFF
バーナーモーター kW 0.75 0.75 1.5 1.5 1.5

供給
ガス圧

都市ガス kPa
{mmH2O}
低圧1.176{120}以上 低圧1.471{150} 中間圧7.846{800}
天然・LPガス 低圧1.765{180}〜2.942{300}
電源 3相 200V 50/60Hz
設備電気容量 オイル焚(※6) SB-1回路(50/60Hz) kVA 2.21/2.14 2.21/2.14 3.50/3.69 3.50/3.69 3.50/3.69
SB-2回路(50/60Hz) 3.09/3.06 3.09/3.06 4.71/5.21 4.71/5.21 4.71/5.21
ガス焚 SB-1回路(50/60Hz) 2.33/2.20 2.33/2.20 3.58/3.72 3.58/3.72 3.58/3.72
SB-2回路(50/60Hz) 3.21/3.12 3.21/3.12 4.79/5.24 4.79/5.24 4.79/5.24
運転質量 オイル焚 SB-1回路 kg 1,595 1,720 2,175 2,566 2,806
SB-2回路 1,655 1,780 2,265 2,656 2,896
ガス焚 SB-1回路 1,730 1,855 2,320 2,720 2,960
SB-2回路 1,790 1,915 2,410 2,810 3,050
所要空気量 m3N/h 631 802 1,044 1,284 1,604
標準煙突 直径 Φmm 350 400 450 480 500
高さ m 8.5 9.0 9.0 9.0 10.0
