ヒートクイック ガス焚

GNシリーズ

電子カタログのダウンロード このページを印刷する
ヒートクイック GN-322型シリーズ

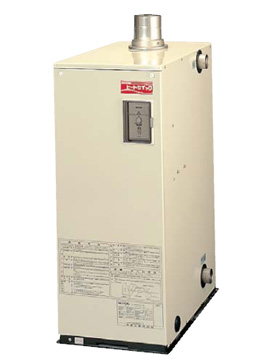

※GN-322の画像です。

GNシリーズ

37.2kW(32,000kcal/h)
給湯または暖房1回路
高耐食性特殊ステンレス缶体を採用しました。
低騒音ショートフレームバーナ、消音缶体を採用しました。

型式 1回路
GN-322L GN-322T7 GN-322T6 GN-322T5 GN-322T4
連続給湯出力 kW(kcal/h) 37.2(32,000)
暖房出力 kW(kcal/h) 36.1(31,000)
使用燃料 － LPガス(LPG) 天然ガス(13A) 都市ガス(6B/6C) 都市ガス(5B/5C) 都市ガス(4B/4C)
燃料消費量 kW(L/h) 43.6(1.56) 43.6(3.41) 43.6(7.5) 43.6(8.3) 43.6(10.4)
熱交換器容量 L 44
使用圧力 MPa(kgf/cm2) 0.1(1.0)以下
電源電圧及び周波数 ー AC100V・50/60Hz
定格消費電力 W 点火時101/106 燃焼時98/103(50/60Hz)
外形寸法 mm 高さ931・幅380・奥行661
質量 kg 約55
外部取出配管接続口径 暖房行き口 Rp1-1/2(40Aメス)＜左右面＞
給湯口
暖房戻り口 Rp1-1/2(40Aメス)＜左右面＞
給水口
排水口
燃料配管接続口径 Rp1/2(15Aメス) Rp3/4(20Aメス)
排気筒・給排気筒の呼び径 φ120mmまたはφ106mm
安全装置 対震自動消火装置・過熱防止装置・燃焼制御装置・停電安全装置
その他の装置 バキュームブレーカ・風圧スイッチ
付属品 プラグ・ユニオン(燃料配管接続用)
